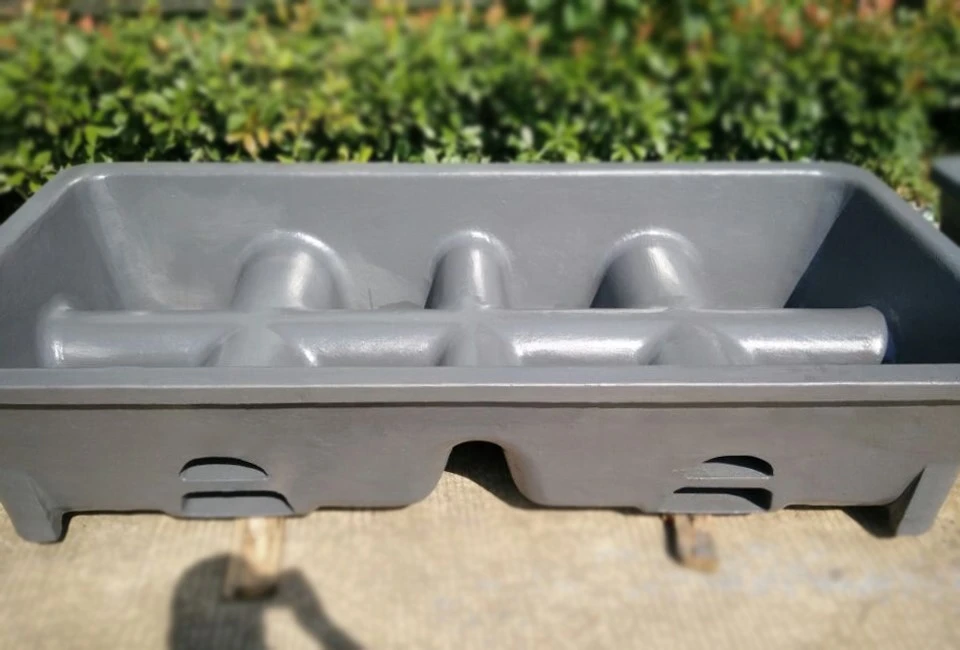

Tasarımı birden fazla odacıklı ekim kalıplarıDoldurma ve soğutma sırasında homojenliği sağlamak ve yüksek kaliteli alüminyum bloklar üretmek için alüminyum su akışının optimizasyonunu dikkate alır. Ve her haznenin, sorunsuz çalışırken alüminyum suyun soğuma süresini azaltan bir besleme ve boşaltma portu vardır ve birden fazla hazneli ekim kalıpları aynı anda birden fazla alüminyum su bloğunu işleyebilir, üretim süresini ve insan kaynağı ihtiyacını azaltır, bu da önemli ekonomik faydalar sağlar dökümhaneye. Daha sonra çoklu odacıklı ekim kalıplarının avantajlarından bahsedeceğiz.
Çoklu odacıklı ekim kalıpları nasıl çalışır?
Çok boşluklu bir ekim kalıbı, üst kısım ve sürükleme içinde iki veya daha fazla kalıp baskısı içeren özel bir kalıp türüdür. İşte nasıl birÇoklu Odacıklı Ekim Kalıplarıİşler:
Çoklu Kalıp Gösterimleri:Şekil başına bir çıkıntı üreten tek çukurlu kalıplardan farklı olarak, çok boşluklu ekim kalıbı, belirli bir tasarımda düzenlenmiş birkaç şekil baskısına sahiptir. Bu tasarım, odanın etkin kullanımını hesaba katarak ve kalıbın genel boyutunu sınırlandırarak boşluklar arasında dağılmayı geliştirir.
Düzgün Besleme Sistemi:Her boşluğa tutarlı metal akışı sağlamak amacıyla kalıptaki tüm boşlukları beslemek için tek bir yolluk ve yolluk sistemi kullanılır. Yolluk, sıvı metalin kalıba girdiği ana kanal görevi görürken, koşucular metali her bir boşluğa yerleştirir.
Metal Dağılımı:Her boşluğa açılan küçük açıklıklar olan girişler, erimiş metali tüm kalıp baskılarına eşit şekilde dağıtmak için stratejik olarak yerleştirilmiştir. Bu, her boşluğun eşit şekilde doldurulmasını sağlayarak tutarlı döküm kalitesi sağlar.
Doğru Havalandırma:Gazların kalıbın tüm alanlarından kaçmasına izin vermek için çok bölmeli ekim kalıplarında tatmin edici havalandırma önemlidir. Düzgün tasarlanmış havalandırma delikleri, gaz gözenekliliği gibi kusurların önlenmesine yardımcı olur ve dökümlerin kalitesini garanti eder.
Verimli Ekstraksiyon:Metal priz alıp çıkıntı sistemi bittiğinde dökümler kalıptan çıkarılır. Bazı üretim operasyonlarında bu süreç, dökümlerin kalıptan verimli bir şekilde çıkarılması için makineler veya robotlar kullanılarak otomatikleştirilir.
Üreticiler, birden fazla hazneli ekim kalıpları kullanarak, tek bir döküm döngüsünde birden fazla kalitede döküm üreterek üretkenliği önemli ölçüde artırabilir. Düzgün bir besleme sistemi, uygun metal dağıtımı ve etkili havalandırma kullanımı, tüm boşluklarda tutarlı döküm kalitesi sağlar.
Çok Gözlü Kalıplar Hangi Verimlilik Avantajlarını Sağlar?
Çok boşluklu kalıpları kullanmanın temel faydası, yeterlilikteki muazzam artıştır ve sonuçların, tek boşluklu kalıplara göre farklı ortaya çıkmasıdır. İşte temel üretkenlik avantajları:Çoklu Odacıklı Ekim Kalıpları:
Artan Çıkış:Çok boşluklu kalıplar, çeşitli dökümlerin tek bir kalıpta eşzamanlı olarak oluşturulmasını dikkate alır ve bu da verimde önemli bir artışa yol açar. Örneğin, 4-boşluklu bir kalıp, benzer bir işleme süresi ve iş girişimi içinde, tek boşluklu bir kalıba göre muhtemelen dört kat daha fazla döküm oluşturabilir.
Azaltılmış Kalıplama Süresi:Birden fazla boşluğun aynı anda doldurulması sayesinde, çok gözlü kalıplarda çıkıntı başına genel kesme süresi azalır. Bu verimlilik artışı, daha hızlı çevrim sürelerine ve gelişmiş üretim verimine katkıda bulunur.
Optimize Edilmiş Eritme Fırını Süresi:Çok boşluklu kalıplar, üretilen parça başına metalin fırında eritilmesi için gereken sürenin en aza indirilmesine yardımcı olur. Tek bir çevrimde birden fazla parçanın dökülebilmesi, eritme ekipmanının ve enerji kaynaklarının daha verimli kullanılmasıyla sonuçlanır.
Daha Az Bitirme İşçiliği:Çok gözlü kalıplar, tek bir kalıpta birden fazla döküm üreterek parça başına gereken son işlem işçiliği miktarını azaltır. Bu, işçilik maliyetlerinde tasarruf sağlar ve döküm sonrası işleme aşamasını kolaylaştırır.
Hızlandırılmış Model Maliyet Amortismanı:Çok gözlü kalıplarla elde edilebilecek daha yüksek üretim hacmi, daha fazla sayıda dökümle model maliyetlerinin daha hızlı amorti edilmesini sağlar. Bu maliyet verimliliği avantajı, döküm operasyonlarının genel karlılığını artırır.
Seri Üretim Yeteneği:Çok gözlü kalıplar, hızlı sonuçların önemli olduğu yüksek hacimli üretim durumları için uygundur. Çeşitli kaliteli dökümleri daha sınırlı zaman dilimlerinde verimli bir şekilde üretme kapasitesi, üreticilere ihtiyaçları verimli ve gerçekten karşılama gücü verir.
Özetle, çok boşluklu kalıpların kullanımı, artan çıktı, azaltılmış kalıplama süresi, optimize edilmiş fırın kullanımı, azaltılmış bitirme işçiliği, hızlandırılmış model maliyeti geri kazanımı ve seri üretim için geliştirilmiş yetenekler dahil olmak üzere önemli üretkenlik avantajları sunar. Bu avantajlar, çok gözlü kalıpları, döküm operasyonlarında verimliliği ve rekabet gücünü artırmak için değerli bir varlık haline getirir.
Çoklu Hazneli Ekim Kalıpları İçin Temel Tasarım Hususları Nelerdir?
Çoklu hazneli ekim kalıplarının başarılı bir şekilde uygulanması, avantajlarını en üst düzeye çıkarmak için titiz tasarım hususlarına dayanır. Dikkate alınması gereken temel plan bileşenleri şunlardır:
Dengeli Akış Yolları ve Giriş Boyutlandırması:Boşluklar içindeki erimiş metalin zamanından önce donmasını önlemek için dengeli akış yolları ve uygun boyuttaki girişlerin oluşturulması çok önemlidir. Bu, tüm ölçülerin eşit şekilde doldurulmasını sağlar ve eksik dökümler gibi kusurları önler.
Gazlar için Yeterli Havalandırmalar:Gazların tüm ölçülerden kaçışını kolaylaştırmak için uygun havalandırma düzenlemeleri dahil edilmelidir. Zorlayıcı havalandırma, gözeneklilik gibi gazla ilgili sızıntıları önler ve her boşluktaki dökümlerin güvenilirliğini garanti eder.
Yükselticilerin ve Soğutucuların Stratejik Yerleştirilmesi:Yükselticiler ve soğutucular, tüm boşlukları etkili bir şekilde besleyecek, tutarlı katılaşmayı teşvik edecek ve büzülmeye bağlı kusur olasılığını azaltacak şekilde stratejik olarak konumlandırılmalıdır. Bu, tüm kalıp ölçülerinde eşit soğutma ve katılaşma sağlar.
Geliştirilmiş Sertlik:Çok boşluklu kalıplar, sıvı metalin farklı cephelerde uyguladığı gerilime dayanacak şekilde genişletilmiş esnekliğe sahip olarak planlanmalıdır. Bu temel güvenilirlik, projelendirme sistemi sırasında kalıbın saygınlığını korumak için esastır.
Daha Yüksek Büzülme Şekil Değiştirmelerinin Hesaplanması:Plan, kalıbın içindeki farklı sorunlu alanlardan kaynaklanan daha yüksek büzülme gerilimlerini temsil etmelidir. Bu değişkenler dikkate alınarak, kopma veya bükülme gibi büzülmeye bağlı kaçış kumarı hafifletilebilir.
Kalite Tutarlılığı için Standartlaştırılmış Gösterimler:Tüm boşluklardaki ölçülerin standartlaştırılması, döküm kalitesinde tutarlılık sağlar. Bu, tutarlı boyutların, yüzey kaplamalarının ve diğer kritik özelliklerin korunmasını içerir.
Kalıp Ayırma için Temiz Ayrım Hatları:Kolay ayırma hatlarının tasarlanması, dökümlerin çıkarılması sırasında kalıp yarımlarının temiz bir şekilde ayrılmasını kolaylaştırır. Bu, kalıptan çıkarma işlemini basitleştirir ve genel verimliliğe katkıda bulunur.
Her boşlukta kusursuz dökümlerin üretilmesini sağlamak için düşünceli ve kapsamlı tasarım esastır. Gelişmiş simülasyon ve modelleme araçlarının kullanılması, düzenin ve konfigürasyonun optimize edilmesine yardımcı olabilir.Çoklu Odacıklı Ekim Kalıplarısonuçta bunların başarılı bir şekilde uygulanmasına ve performansına katkıda bulunmak.
Çoklu Odacıklı Ekim Kalıplarının Sınırlamaları Nelerdir?
Çok boşluklu kalıplar kritik avantajlar sunarken aynı zamanda dikkate alınması gereken belirli engellere de neden olurlar:
Tasarımda Artan Karmaşıklık:Çok boşluklu ekim kalıplarının bir kısıtlaması, çok sayıda boşluk için çerçevelerin bakımı, havalandırma ve geçit planlamasının artan karmaşıklığıdır. Tüm boşluklarda düzgün metal akışı ve katılaşmanın sağlanması, dikkatli mühendislik ve titiz tasarım hususlarını gerektirir.
Daha Yüksek Kusur Oranları:Projeksiyon sistemi sırasında kalıbın herhangi bir bölümünün yetersiz doldurulduğunu veya aç bırakıldığını varsayarsak, oluşturulan parçalarda daha yüksek kusur oranlarına neden olabilir. Tüm çukurlarda güvenilir doldurma ve sertleştirmeye ayak uydurmak, büzülme, gözeneklilik veya yetersiz döküm gibi kusurlardan uzak durmak için çok önemlidir.
Daha Büyük Takımların Maliyetleri:Çok gözlü kalıpların oluşturulması, düzenli olarak daha büyük takımlar ve kalıplar içerir; bu da, tek gözlü kalıplarla karşılaştırıldığında daha yüksek montaj maliyetlerine neden olabilir. Alet ve teçhizata olan temel ilgi önemli olabilir ve genel yaratım masrafını etkileyebilir.
Çeşitli Dökümlerin Üretilmesindeki Zorluk:Çok gözlü kalıplar, her bir boşlukta aynı anda çeşitli dökümler üretmede zorluklarla karşılaşabilir. Tüm boşluklarda tekdüzelik için tasarım sınırlamaları ve gereklilikleri, aynı kalıp içinde farklı parçalar oluşturma esnekliğini kısıtlayabilir.
Isıl Dengesizlik Potansiyeli:Çok boşluklu kalıpların içindeki sıcak düzensiz özellikler, sıvı metalin dengesiz soğumasına ve sertleşmesine neden olabilir, bu da dökümlerde iç yüklere ve katmanlı hatalara neden olur. Çeşitli segmentlerdeki sıcak unsurların denetlenmesi kritik bir test sunar.
Boyut ve Ağırlık Sınırlamaları:Çok boşluklu ekim kalıpları, etkili bir şekilde yapılabilecek şaşırtıcı parçaların boyutu ve ağırlığı konusunda kısıtlamalara sahip olabilir. Büyük, karmaşık bileşenler kalıp tasarımı, malzeme akışı ve birden fazla boşluktaki yapısal bütünlük açısından zorluklara neden olabilir.
Metal Özelliklerinin Kontrolü:Çok boşluklu bir kalıbın tüm segmentlerinde sıcaklık, organizasyon ve mekanik nitelikler gibi sabit metal özelliklerinin garanti edilmesi zorlayıcı olabilir. Metal özelliklerindeki farklılıklar dökümlerin kalitesini ve uygulamasını etkileyebilir.
Bu sınırlamaların üstesinden gelmek, ek mühendislik çabası, titiz süreç kontrolü ve üretim ihtiyaçlarının ve parça tasarımlarının dikkatli bir şekilde değerlendirilmesini gerektirir. Çok boşluklu ekim kalıplarını kullanmanın fizibilitesini ve pratikliğini değerlendirmek, potansiyel zorlukları ve sınırlamaları azaltırken faydalarını en üst düzeye çıkarmak için çok önemlidir.
Çözüm
Orta ila yüksek üretim hacimleri için,Çoklu Odacıklı Ekim KalıplarıÜretkenliği ve verimliliği önemli ölçüde artırın. Ancak tasarımcıların çoklu gösterimleri dengelemenin karmaşıklığını hesaba katması ve simülasyon ve titizlikle potansiyel kusurları azaltması gerekiyor. Başarılı bir şekilde uygulandığında çok gözlü kalıplar, maliyetleri düşürürken çıktıyı artırmayı hedefleyen dökümhaneler için önemli kazançlar sağlar. Ekim kalıplarımız hakkında daha fazla bilgi edinmek istiyorsanız bizimle iletişime geçin:tech@huan-org.
Referanslar:
Beeley, P. (2001). Dökümhane teknolojisi. Oxford, Boston: Butterworth-Heinemann.
Brown, JR (2000). Foseco demir dökümhanesinin el kitabı. Oxford, Boston: Butterworth-Heinemann.
Jain, PL (2009). Dökümhane teknolojisinin ilkeleri. Yeni Delhi: Tata McGraw-Hill Eğitimi.
Jones, S. (2002). Kabuk kalıplama malzemeleri ve süreçlerindeki gelişmeler. Gemi Mühendisleri Enstitüsü İşlemleri, 114(2), 77-83.
Kalpakjian, S. ve Schmid, SR (2014). Üretim mühendisliği ve teknolojisi. Yukarı Saddle Nehri, NJ: Pearson.
